消聲器規格

•材質：鍍鋅板、不銹鋼

•厚度：0.5-1.2mm（可按需求定做）

•形狀：圓形、矩形（可定制）

•長度：可定制

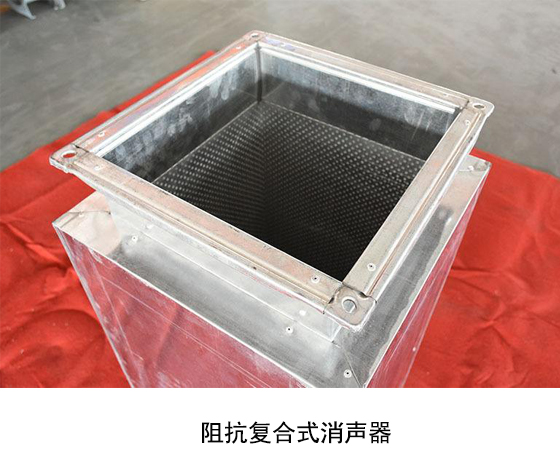

•適用范圍：阻抗復合式消聲器為國標消聲器之一，它集阻性、抗性兩種消聲器的優點于一身。對中、低頻都有較大的消聲作用，可用于降低空調系統，通風系統的中低壓風機噪聲及對金屬表面無腐蝕作用及無粉塵的場合，通風量為2000-6000m³/h。

•結構特點：本系列消聲器在國際T701-6型基礎上改型而成，并在原吸聲層中的玻璃絲布和超細玻璃外覆蓋鍍鋅鐵絲網和微孔板。以加固原有結構使消聲材料不易損壞和被氣流吹走，大大延長消聲器壽命。

•性能：消聲器低頻z=10-15dBm,阻力系數∈=0.4，中頻z=15-25Db/m,高頻z=25-30dB/m,阻力損失p=S（V²P/2）pa

•規格型號：（非標可根據用戶尺寸制作）

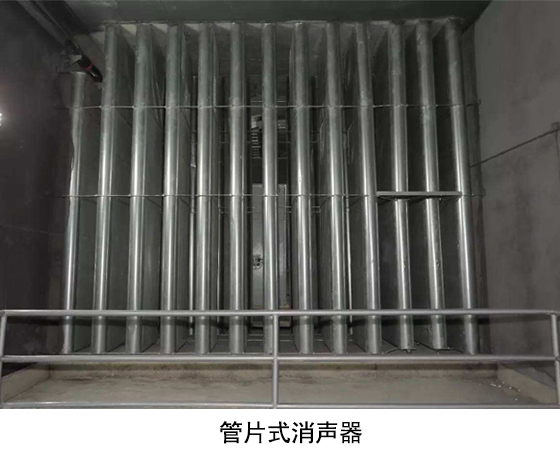

管片式消聲器

•適用范圍：適用于通風空調中、低壓離心風機進、排氣口消聲，在一些降噪要求較高的場合為合適，但不宜讓含水霧、油霧、腐蝕性或含塵大于150毫克/m³氣體通過，要求氣體溫度小于200℃。

•結構特點：本消聲器是在阻性管式消聲器的基礎上，根據通流截面為一定時狹窄矩形通流截面的消聲比方形高的原理設計而成。在通流截面中縱向適當配設以超細玻璃吸聲片，其面覆蓋鍍鋅板鋼絲網，內管用鍍鋅板穿孔板與外管間填充超細玻璃棉作吸聲材料組合而成。

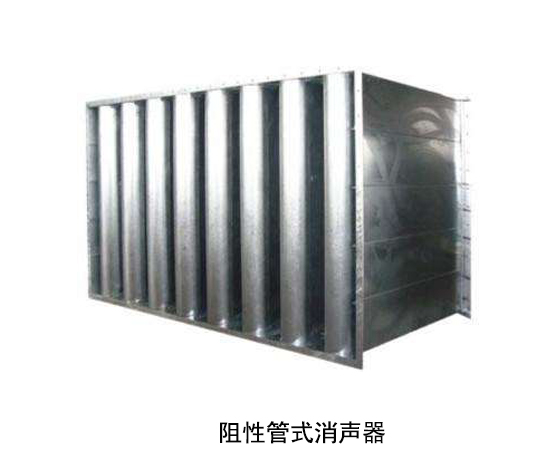

阻性管式消聲器

•適用范圍：本消聲器適合于各種中高壓離心風機進、排氣口和輸氣管道消聲、封閉機房進風口和鍋爐鼓風機、引風機消聲，一般用于通風空調調節系統噪聲減低。

•結構特點：本消聲器是在國際T701-2基礎上改進設計而成。內管道用鍍鋅穿孔板制作，內填超細玻璃棉作吸聲材料，氣流阻損少，吸聲效果好，當管道截面≥630mmx630mm時管內適當加吸聲片。

•規格型號：（非標可根據用戶尺寸制作）

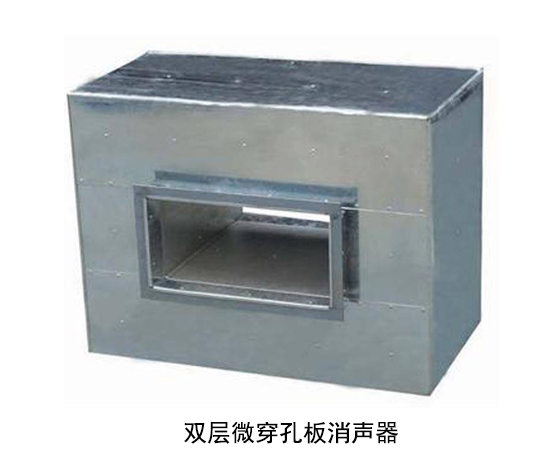

雙層微穿孔板消聲器

•適用范圍：本消聲器對低、中、高各頻消聲量較平直、消聲量大、對低頻消聲孝感明顯、適用于通風、空調系統的中、低壓風機、空氣動力噪聲消聲。更適用于要求較高的賓館、凈化車間、食品衛生工業通風空調系統和在高溫、高速氣流及有水汽、油霧、粉塵等特殊環境下應用。

•主要性能：消聲量Z=15-25dB(A)阻力損失：當流速9-11米/秒時，P=0.7-3mmH2O中頻消聲量Z=20-25dB(A)

•結構特點：微穿孔板消聲器其外管是鍍鋅金屬板，通過選擇微穿孔與板后不同的腔深組合，可以再較寬的頻帶內獲得良好的消聲效果，產品呈方、矩形，整個系列按全國通用通風風管同一規范、型號規格有較長度1.8米。

•測試條件：有效通流面積400mmx400mm消聲器長度L=1800mm，（a）=F1/S

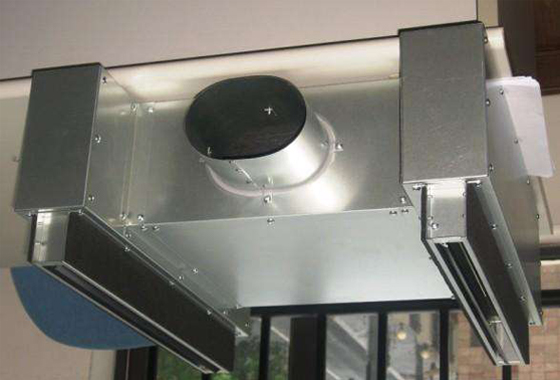

靜壓箱規格

•厚度：0.5mm-2.0mm

•材質：鍍鋅不銹鋼

•口徑：可根據客戶需求定做


靜壓箱作用

•可以把部分動壓變?yōu)殪o壓，使鳳吹得更遠；

•可以降低噪音；

•風量均勻分配；

•靜壓箱可用來減少噪聲，又可獲得均勻的靜壓出風，減少動壓損失，而且還有萬能接頭的作用。把靜壓箱很好地應用到通風系統中，可提高通風系統的綜合性能。


靜壓箱設置原則

•風管需要較大變徑，但現場安裝距離又無法滿足變徑所要求的長度時，可考慮制作靜壓箱；

•風管與空調設備（PAU、AHU、FAN等）接口時，通?？快o壓箱連接。

靜壓箱
