機電安裝未來發展方向-裝配式機房技術
發布時間：2021-07-02 06:07:22瀏覽次數：750次
裝配式機房技術顧名思義，就是通過提前搭建高精度模型，在工廠分模塊完成預制，再統一運輸?shù)浆F(xiàn)場完成組裝技術，又被稱為BIM工廠機房預制、DPTA機房。主要體現在以下幾點：
D（Design）——BIM化設計
傳統機電安裝與土建施工交叉進行，只有土建提供相應的工作面，才能進行機電的深化設計和安裝。對大型冷凍機房安裝這種工程，土建很多時候只能分步提供場地，這就給機電設計人員出了很大難題，因為各部分設備、管道、支架、構建的走向、標高、尺寸沒辦法異型性完成測量，設計人員就只能量一段做一段，分段深化、分段下料、分段加工、分次運輸、分段安裝，這樣就造成工作效率較低。
而DPTA機房采用BIM技術提前建立起高精度機電模型和深化設計裝配圖，按照機械零件標準對構建進行設計優化。

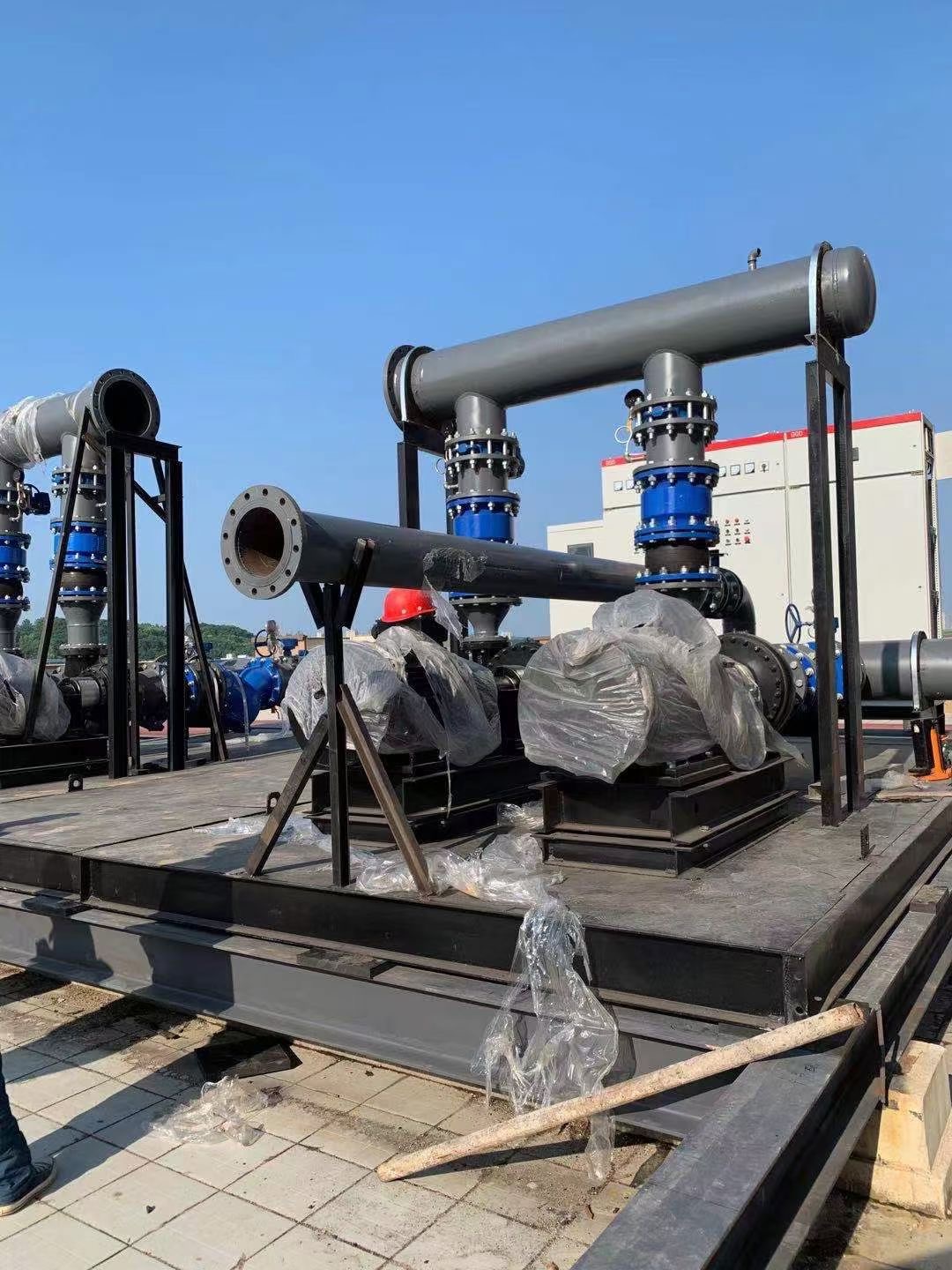

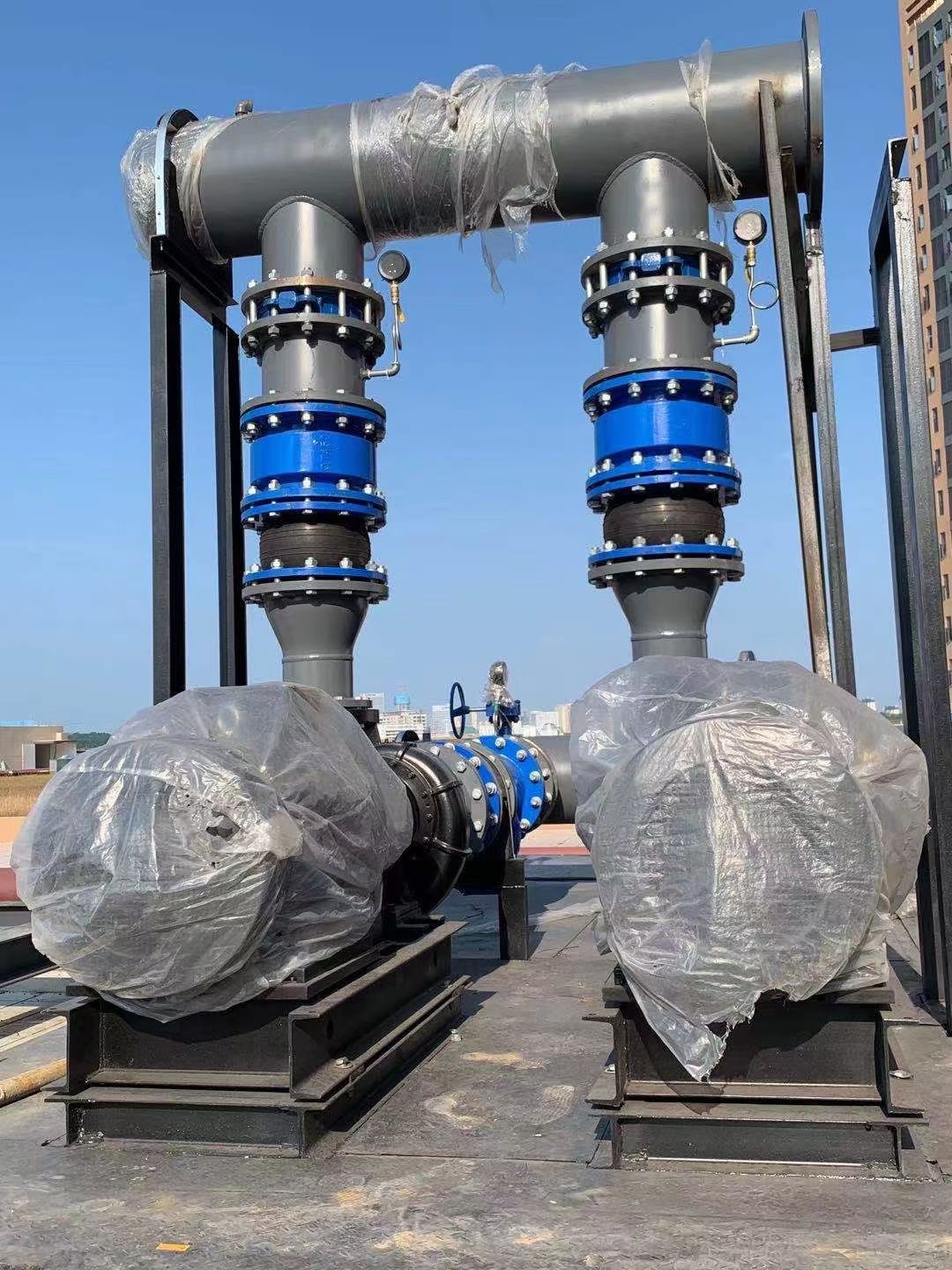

這種BIM深化設計是分模塊進行的，可以高度集成各類設備及管道，各個部分的排布更加合理，節約現場空間，更有利于設備后期的運輸、拼裝和檢修維護，以中建三局項目DPTA機房安裝為例，該機房共有16個模塊，其中最大的一個模塊有12.5噸，集成了水泵、管道、閥門、設備基礎、支架和儀器儀表，原設計檢修通道寬度僅0.7米，現在檢修通道寬度達到了4米。
P（Prefabricate）——標準化預制
BIM模型設計完成后，便可以導出構建精細加工圖，預制加工廠根據加工圖精準下料、精準加工。構建加工完成后，預制加工廠再將主要構建組裝成模塊，由于工廠組裝可以提高機械化程度，省去了在施工現場加工時的時間。
傳統加工方式，預制構件無法做到精準下料，產生了大量的邊角料，同時大量手工焊接、切割作業導致構件質量不穩定。采用標準化預制方法，可以通過前期BIM優化設計管路和自動化加工，精準下料加工，構件質量更高，構件邊角料大大減少，節省了材料成本，許多彎曲或異形的管道、構件還可以實現工廠定制。
湖北銥美特環?？萍加邢薰疽呀?jīng)建立了數字加工中心，與中建三局達成合作，成為中建三局BIM預制加工基地，不久的將來，各個模塊有望實現標準化生產，哪個項目需要那個模塊，可以快速生產，直接運至現場組裝，實現機房施工的“工業化”、模塊化和標準化的設計施工，BIM機房預制可能是未來建筑和機電安裝的一個方向。
T（Transport）——物流化運輸
采用傳統施工方法，機房各部分量一段、做一段，各種構件只能分次運輸，這個成本也不可小覷。中建三局DPTA機房的所有模塊和管段，均在預制加工廠提前裝配，一次運輸?shù)轿唬\輸成本大大降低。
A（Assemble）——裝配化施工

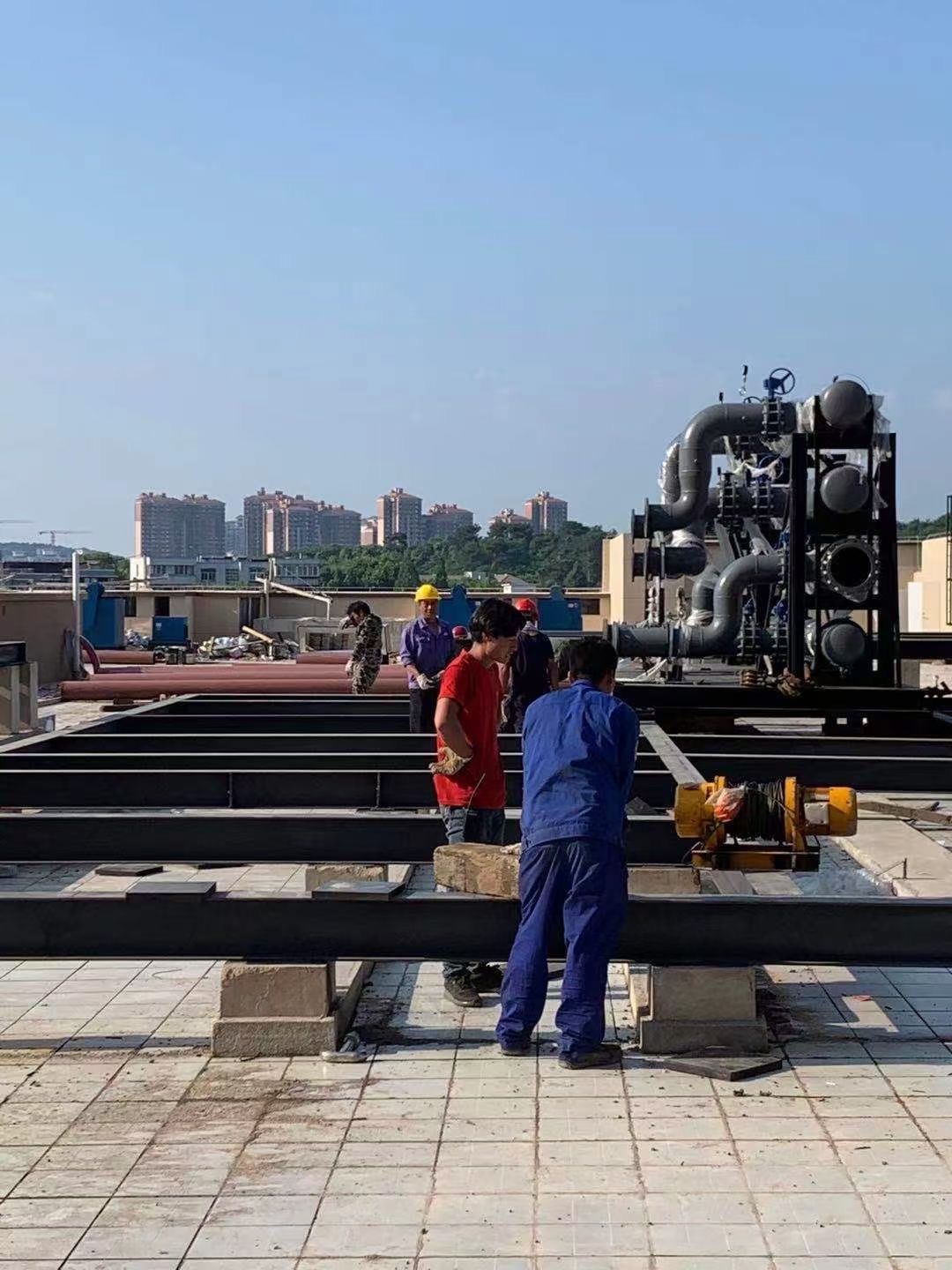

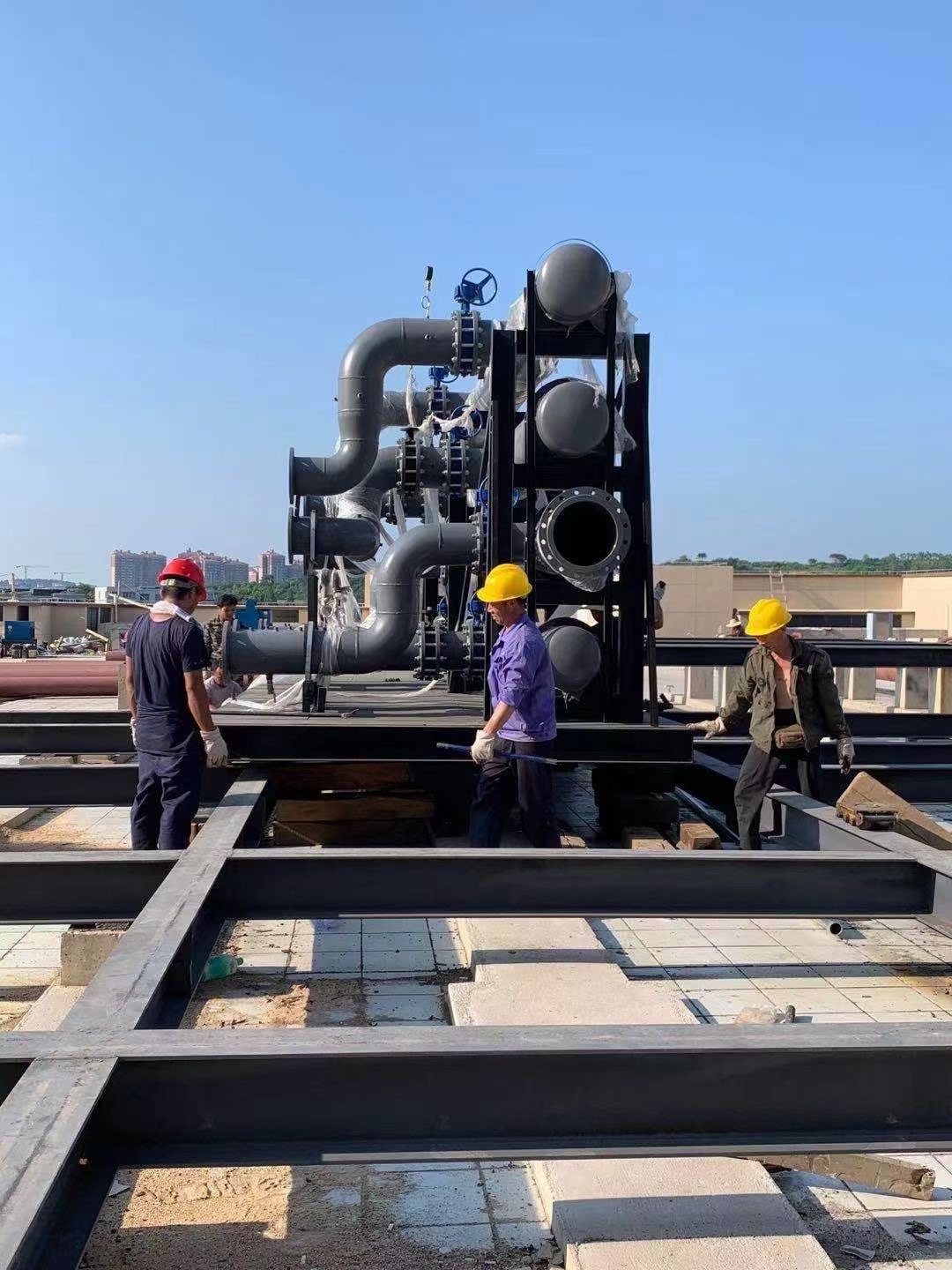

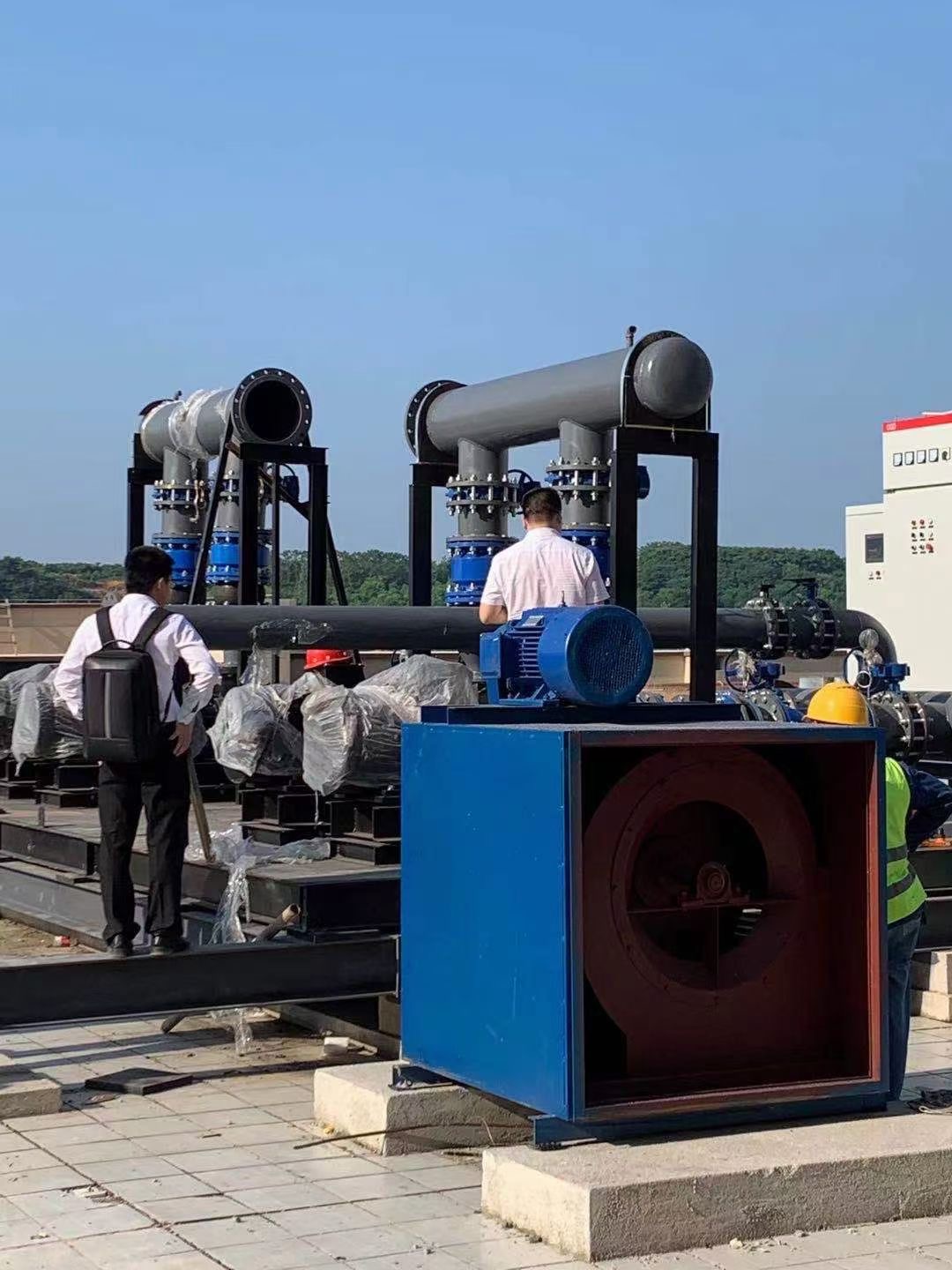

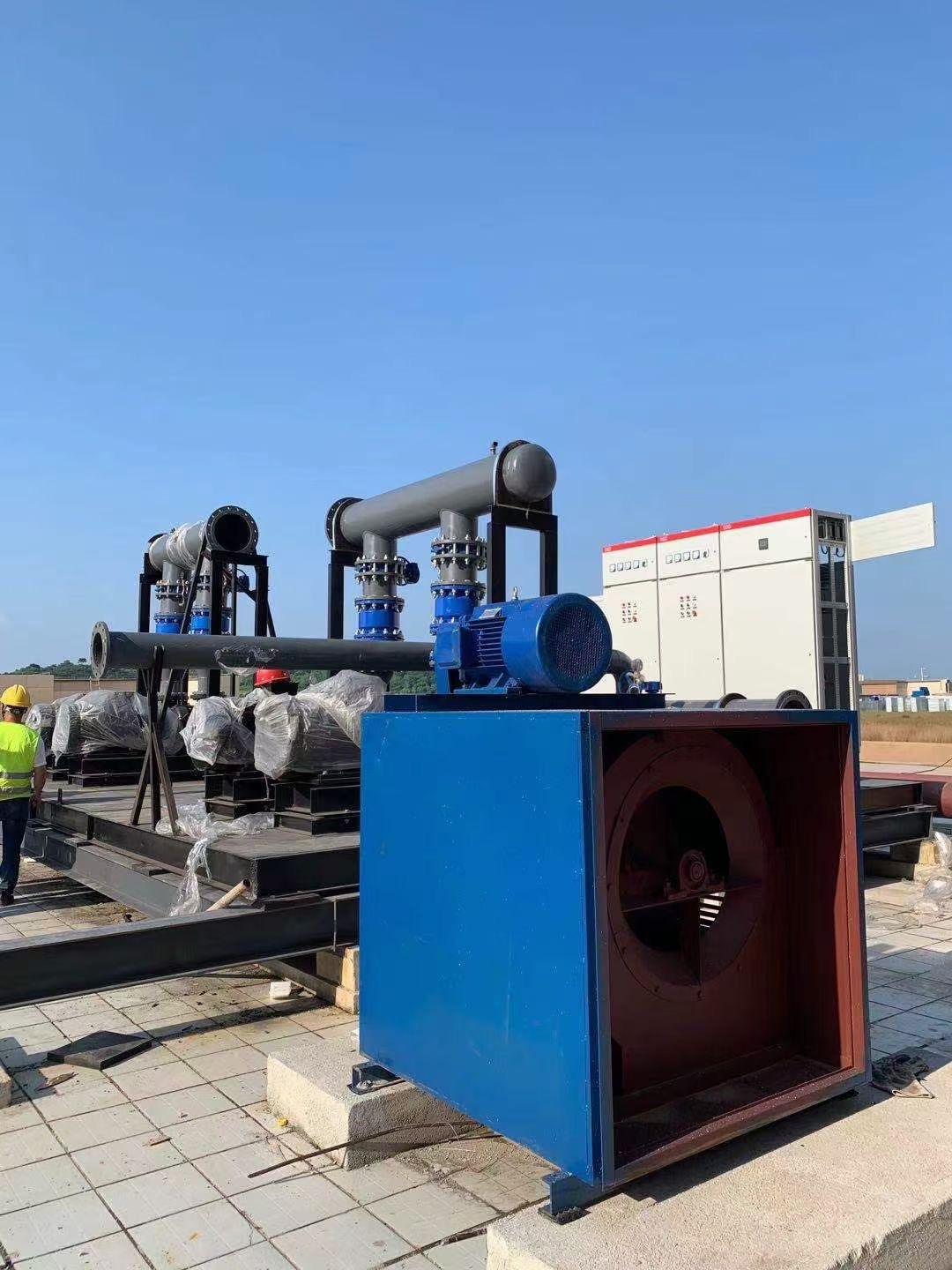

模塊運到現場后，安裝人員根據裝配圖，結合二維碼標識系統，利用管段和螺栓連接起來各個模塊，就像搭積木一樣，實現全程無焊作業，減少了高空作業和管道吊裝作業。
具體來說，為了保證安裝精度，項目通過活套法蘭校正泵組間安裝誤差，實現嚴密連接，現場人員對照裝配圖紙，通過掃描二維碼獲得各冷機立管相應信息，將其運輸至相應的冷機前方對管安裝，管道支架整體固定提升，通過特制插銷，連接支架與預埋在土建結構上的鋼板。
